Solution totale pour le traitement de l’air

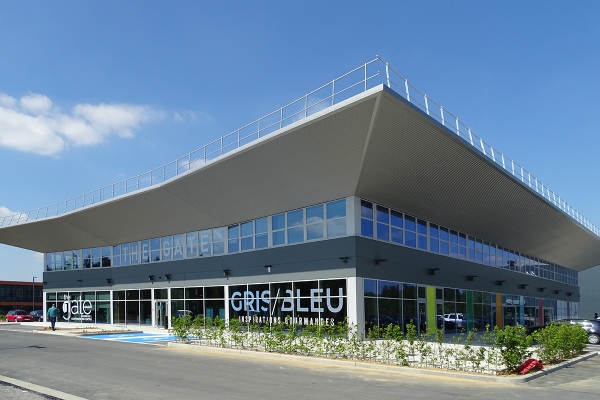

L’année passée, le centre d’entreprises The Gate à Nivelles a ouvert ses portes, avec une situation idéale entre les aéroports de Zaventem et de Charleroi et un accès aisé aux autoroutes. Avec The Gate, le développeur de projets Nivaxis vise les petites et moyennes entreprises qui recherchent, pour le court ou le long terme, un lieu de travail tout compris qui leur enlève en même temps les soucis de fonctionnement et est confortable. Dans ce récit, l’installation de traitement d’air Daikin représente un maillon important.

Le business & conference center The Gate possède, sur une superficie de 3.000 m², tout ce qu’il faut pour soutenir les entreprises industrielles et semi-industrielles. Si vous visionnez le contenu du bâtiment impressionnant, vous remarquez très vite que cela va beaucoup plus loin que les entreprises locales seulement. « Nous voulons proposer un lieu de travail confortable à l’utilisateur, et ceci à l’heure, à la journée, à la semaine ou au mois », expose son administrateur délégué, Pascal Segers. « Le traitement de l’air joue ici un rôle plus important que ce que l’on pourrait penser à première vue. Pour nos hôtes, il est évident que la température dans chaque espace de travail est réglable individuellement. Un petit degré en plus, un petit degré en moins ? Cela doit être possible. Mais outre cela, les débits d’air frais exigés doivent aussi être introduits. Dans notre salle de réunion la plus spacieuse, 120 personnes peuvent prendre place au maximum. La salle peut être remplie en quelques minutes et alors, tant la température que la ventilation doivent être adaptées ici automatiquement. Le point de départ reste que nos hôtes se sentent toujours et partout dans une atmosphère confortable. Nous attendons la même chose dans les salles et les locaux de formation à la surface moins grande. »

La prestation de services proposée par The Gate va plus loin que les utilisateurs enregistrés. Avec un lounge attrayant, les réseaux sont une stimulation sur le plan des affaires. Un lieu de rencontre pour les collaborateurs, les clients et les fournisseurs tant que l’approche reste professionnelle. Ici, des entreprises peuvent trouver un endroit pour leurs rencontres after-work. Et comme il est plus agréable de travailler sans une petite faim, le restaurant Gris Bleu est là pour l’organisation de déjeuners d’affaires.

Configuration simple

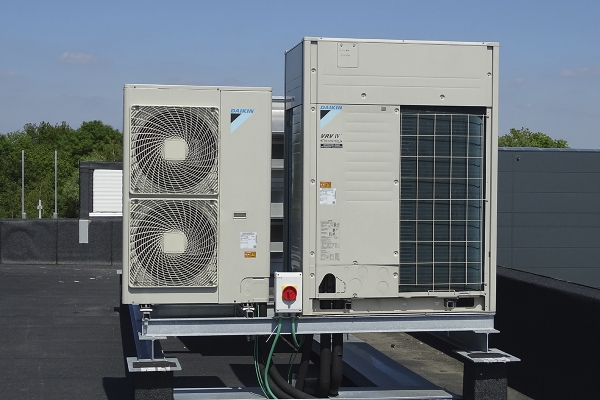

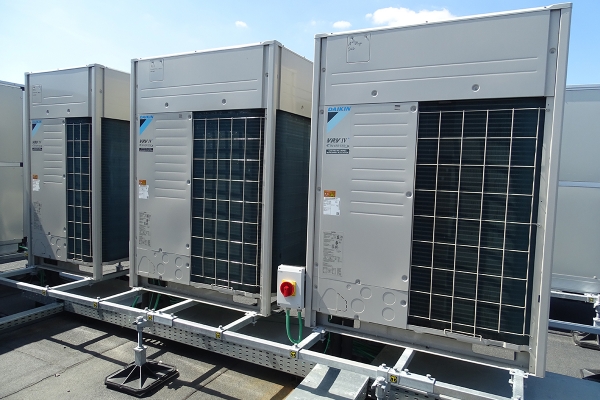

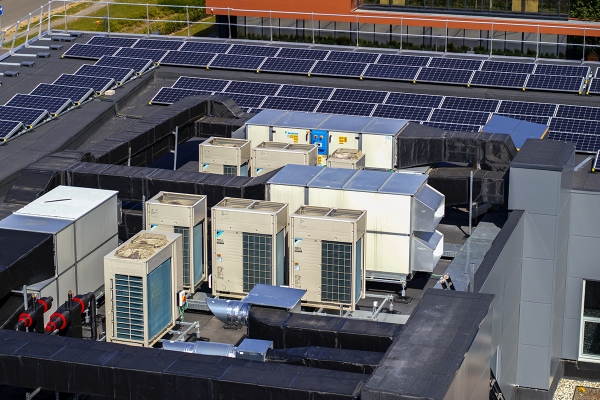

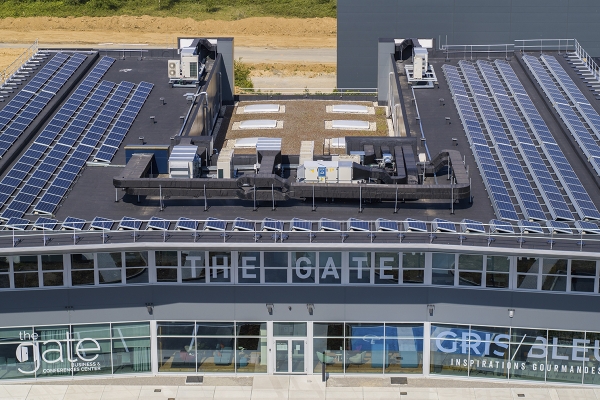

Pour le traitement de l’air, le maître d’ouvrage, le bureau d’études BDA et l’architecte DSW ont fait confiance à Daikin. Adrien Sap, consulting sales engineer chez Daikin Belux, a suivi le chantier. « Les centres d’entreprises aux utilisateurs et au contenu changeants représentent un champ d’application par excellence pour nos VRV et nos groupes d’air comprimé. Pour la maîtrise de la température dans les locaux, six VRV IV+ à 3 tuyaux sont placés en toiture. La récupération de chaleur et notre technologie appréciée universellement d’une température de réfrigérant variable (VRT) entraînent un rendement saisonnier particulièrement élevé et des températures d’air de pulsion très agréables en matière de froid. » La technologie à 3 tuyaux Daikin consomme peu d’énergie pour récupérer la chaleur. Ceci est possible pour des températures de condensation basses étant donné qu’elle possède des canalisations de gaz, de liquide et d’évacuation séparées. Outre le VRV IV à 3 tuyaux, il existe aussi un VRV IV à 2 tuyaux qui assure exclusivement le chauffage.

« Un avantage important du Daikin VRV IV est sa flexibilité de conception maximale et son temps d’installation réduit », complète Martin Herbiet, gérant de l’entreprise d’installation frigorifique Hervac, de Marche-en-Famenne. « La configuration de la totalité de l’installation a lieu rapidement et simplement grâce à une gamme étendue de boîtiers BS simples et multiples au poids réduit. Dans un centre d’entreprises, tout tourne autour du réglage de la température et de la ventilation, mais le VRV IV+ peut en outre répondre à d’autres besoins thermiques d’un bâtiment, comme l’eau chaude, l’amenée d’air hygiénique et les stores d’air. Mais l’avantage le plus important qui pousse à opter pour le concept total de Daikin est que tous les éléments de l’installation communiquent mutuellement et que le réglage ainsi que la surveillance ont lieu par le biais d’une seule commande. »

Confort

La flexibilité est également mise en avant s’agissant du placement des appareils intérieurs au premier étage. Avec 66 modèles satellites d’intégration FXSQ, l’espace disponible peut être réglé en fonction de la demande. Plus de salles de réunion ou plus de bureaux ? Il suffit d’enlever ou d’ajouter quelques cloisons et le contenu répond à l’utilisation. Et ceci sans rien sacrifier au confort car quelle que soit la réduction des modules de bureau, chaque espace entraînera également un modèle de satellite d’intégration pour la température souhaitée. « Avec seulement 300 mm de hauteur d’encastrement et une pompe d’évacuation intégrée en version standard, l’unité peut être installée facilement et rapidement. En outre, le dispositif d’aspiration d’air peut être modifié pour passer d’une aspiration arrière à une sous-aspiration tandis que l’on peut choisir entre la libre utilisation ou le raccordement à des grilles d’aspiration en option. Le fonctionnement silencieux avec un niveau de pression acoustique de 25 dB(A) max contribue à un confort accru. A signaler aussi la fonction « Adaptation automatique du débit d’air » qui sélectionne la courbe de ventilateur la plus appropriée pour parvenir ainsi au débit d’air nominal avec un écart maximal de 10 %, les pertes de pression des canaux et des grilles raccordés étant compensées automatiquement. Dans ce contexte, l’installateur peut affiner très simplement le débit de l’appareil pour parvenir ainsi à un confort maximal. »

Au rez-de-chaussée, 44 cassettes roundflow avec expulsion d’air à 360° ont été placées. Outre la distribution d’air optimale qui garantit un confort maximum, cette cassette présente aussi notamment une hauteur d’installation réduite, une pompe d’évacuation intégrée, une commande à lames individuelle et un nettoyage de filtre automatique. Sur les modèles les plus récents, les grandes lames améliorent la distribution uniforme de l’air. Ici aussi, on peut donc opter à nouveau pour une efficacité et un confort optimaux.

Ventilation

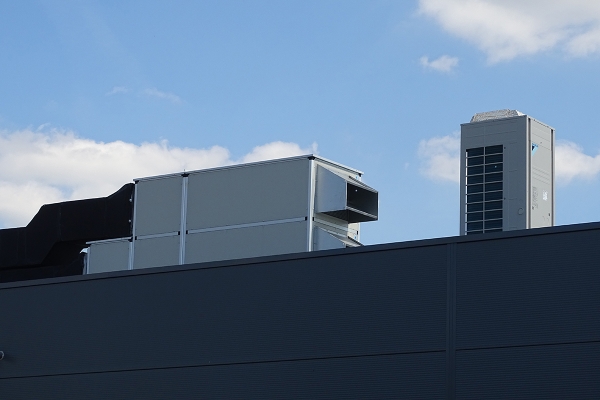

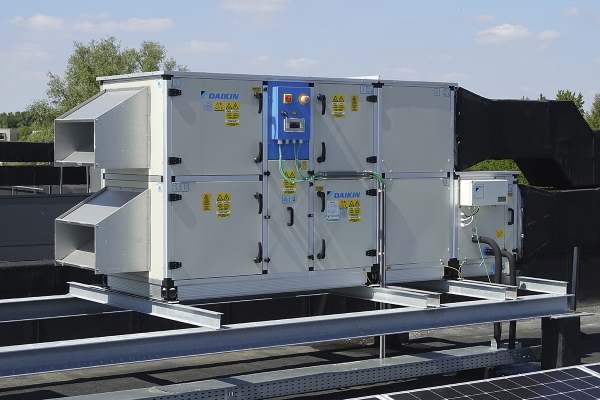

La température est une chose, l’air frais en est une autre. L’un des fers de lance de Daikin est la possibilité de proposer une solution totale pour l’intérieur et l’extérieur. Mais les dispositifs les plus remarquables sont les cinq armoires de traitement de l’air de la série Modular P avec échangeur de chaleur à plaques aux dimensions configurées au préalable, un projet plug & play, un échangeur en croix CE et une esthétique compacte. Un exemple de la conception plug & play est que ces groupes d’air comprimé Modular P ont déjà été configurés de manière à être combinés simplement avec une batterie de post-chauffage DX caractérisée par une condensing unit ERQ commandée par inverseur Daikin comme dans ce projet.

« Avec nos unités de traitement de l’air, nous combinons les avantages pour l’installateur avec les avantages pour l’utilisateur final », explique Adrien Sap. « Une installation et un démarrage simples et un rendement particulièrement élevé sans rien sacrifier au confort et à l’efficacité énergétique. Mais savez-vous ce qui est peut-être la clé de cette installation réussie ? L’excellence de la coopération et de l’entente entre toutes les parties intéressées. Les besoins étaient évidents, notre tâche était d’y répondre de manière adéquate avec l’installateur en apportant une attention particulière à l’efficacité et au confort. C’est avec une très grande fierté que nous pouvons dire que nous y sommes arrivés ! »

Par Rudy Gunst

www.daikin.be

« La clé de notre installation réussie a été l’excellente coopération entre toutes les parties. »
