PROJET
Cool and Comfort 86 – septembre 2020
Surveillance de température pour le stockage pharmaceutique

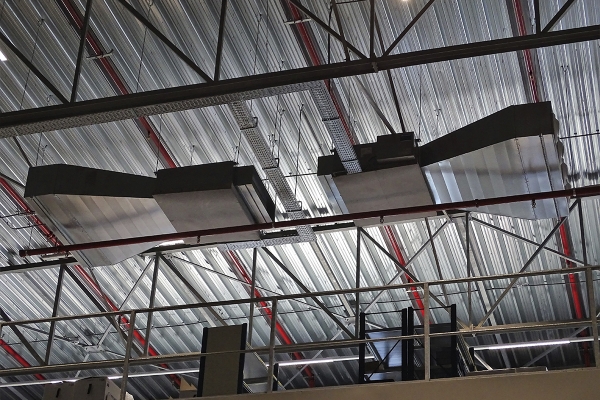

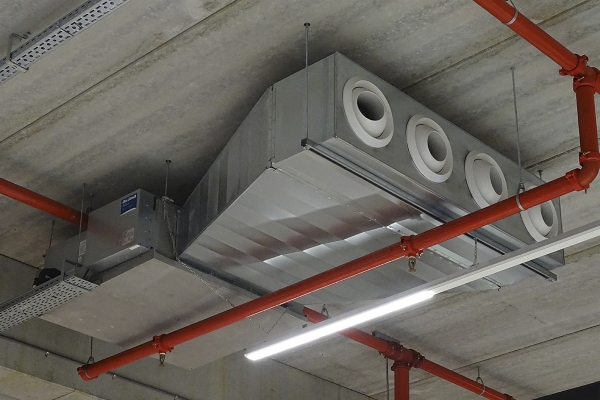

Airclima a fait réaliser des plénums d’impulsion sur mesure avec grilles de projection pour une éjection parfaite dans la totalité de l’entrepôt.

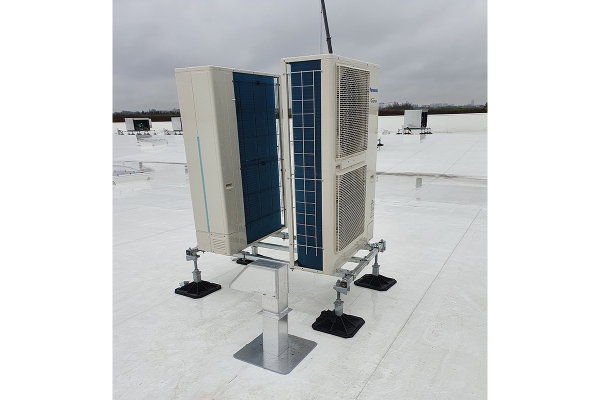

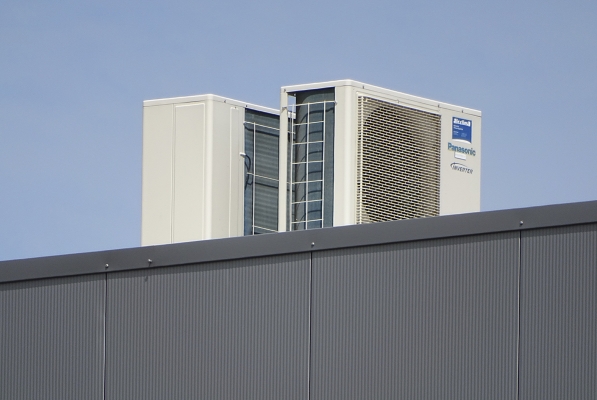

Les pompes à chaleur Panasonic BIG PACi R32 sont disponibles avec une puissance de 20 kW et 25 kW. (Photo : Frigro)

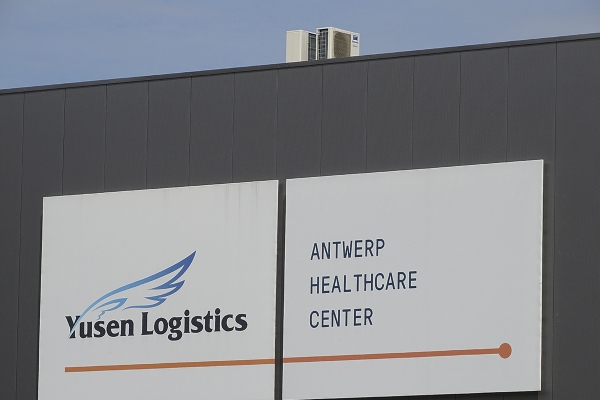

Yusen Logistics, société spécialisée dans la logistique des médicaments à l’échelle mondiale avec siège à Tokyo, a étendu en 2018 ses activités healtcare à l’Antwerp Distribution Center (ADC) à Melsel. A cet effet, un entrepôt frigorifique de 2.000 m2 et un magasin climatisé de 4.850 m2 ont été construits L’exécution de la climatisation a été confiée à l’entreprise d’installation frigorifique Airclima, laquelle, en coopération avec le partenaire de distribution Frigro, a élaboré une solution où Panasonic joue un rôle de premier plan.
Nous ne le faisons pas toujours dans le cas d’un reportage de projet, mais pour souligner l’importance de ce projet, nous donnons d’abord quelques indications à l’utilisateur. Yusen Logistics est un prestataire de services logistiques opérant à l’échelle mondiale avec stockage, entreposage, distribution, transport par air/mer et gestion de la chaîne d’approvisionnement. En Europe, Yusen Logistics compte plus de 4.000 collaborateurs et dispose de 78 sites opérationnels. Tout cela représente plus de 700.000 m2 de surface de magasin, de l’Espagne à la Russie. Outre le siège mondial à Tokyo, des sièges régionaux sont implantés en Asie de l’Est, en Asie du Sud/Océanie et en Amérique.
Analyse
Si un tel client se manifeste, on sait, comme exploitant, que les exigences sont élevées. Dans le présent cas, le Van Wellen Group, proposant de biens logistiques et commerciaux pour des marchandises conventionnelles, des marchandises critiques pour l’environnement et ADR, du stockage frigorifique, etc. dans le port d’Anvers et autour de ce dernier, le long du canal Albert et au sud des Pays-Bas. Une plus-value importante du Van Wellen Group est la possibilité de développer des concepts uniques de concert avec les utilisateurs finaux, car pour certaines situations, les solutions standard ne suffisent pas. Ceci est certainement le cas pour le stockage pharmaceutique, où un écart par rapport aux conditions de stockage peut entraîner la destruction totale du stock avec de lourdes conséquences financières et, ce qui est plus grave, peut mettre en danger des vies humaines.
« Un stockage à une température de 20°C avec une limite inférieure et supérieure de 15°C et 25°C respectivement, ne semble pas, au premier abord, représenter un grand défi, mais c’est bien le cas dans le secteur pharmaceutique », indique Michel Cuvelie, cogérant et directeur opérationnel d’Airclima à Kontich. Cette entreprise d’installation frigorifique possède une large expérience en techniques frigorifiques industrielles et l’exécution de projets totaux ; au cours des années, elle est devenue le chef de file du marché européen des installations frigorifiques pour la totalité de la chaîne du froid dans le secteur des fleurs coupées. « La solution que nous avons proposée n’est pas une installation complexe, mais elle s’écarte de l’idée courante qui consiste à placer sur la toiture quelques refroidisseurs ou rooftops et d’installer des canaux en textile pour la distribution d’air intérieure. Comment sommes-nous arrivés à cette solution ? En nous mettant d’abord autour d’une table avec le client et en analysant ses besoins réels de manière approfondie. Et ces besoins sont la fiabilité, un prix concurrentiel, la durabilité, l’absence de conflit avec la structure de construction (poids sur la toiture !), tenir les frais d’exploitation aussi réduits que possible (consommation d’énergie, service) et une distribution d’air homogène à travers tout le hall. »
Panasonic Big PACi
Tous ces desiderata ont débouché sur l’option pour les unités de canal à haute pression Big PACi avec le réfrigérant R32 de Panasonic, livrées par le commerce de gros frigorifique Frigro de Moorsele. « Treize modèles de 25 kW et deux de 20 kW ont été placés », explique Maarten Viaene, product manager chez Frigro. « Pour différentes raisons, ceci est un choix intelligent pour répondre à tous les besoins. D’abord, la fiabilité. Supposons que 2 ou 3 unités de canal tombent en panne en même temps, même alors que les exigences de température seront assumées par les appareils restants. Le problème de la durabilité est résolu par l’option pour le réfrigérant R32 (GWP 675), une alternative respectueuse de l’environnement au R410A (GWP 2.090). Les Panasonic Big PACi sont des unités internes compactes et légères qui maintiennent une haute efficacité et comportent peu de tuyauteries. Les deux modèles comptent resp. 4,2 et 5,2 kg de R32 par unité. La conception partagée du modèle de canal (échangeur de chaleur et ventilateur) peut être séparée pendant l’installation, ce qui permet aussi des applications dans des espaces réduits ou pour une installation discrète. La pression statique externe élevée de 200 Pa max. dans un montage d’essai statique à 3 étages (200 Pa, 130 Pa, 75 Pa) garantit une haute flexibilité de la conception pour le canal d’amenée et d’évacuation. »
Pour la régulation, on a opté pour le panneau de commande intelligent (écran à cristaux liquides couleurs de 10,4”) CZ-256ESMC3 avec une commande par smartphone de Panasonic. Le terminal LAN sur cette unité permet de réaliser une liaison directe avec un réseau grâce auquel il est possible de gérer et de contrôler cette installation à distance via l’Internet. Anticiper avant qu’une unité ne tombe en panne est la meilleure garantie d’un fonctionnement fiable. L’historique de toutes les unités est également conservé de manière précise.
Distribution d’air

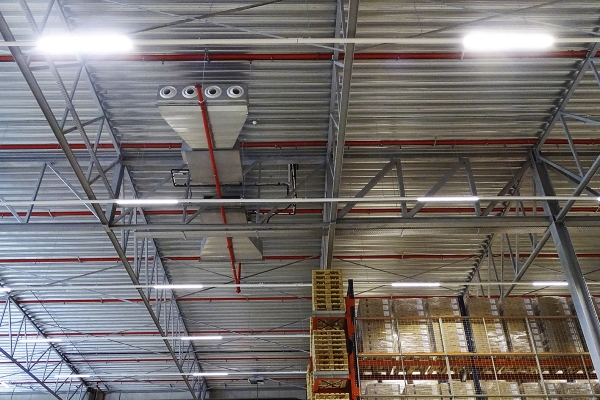

Pour la distribution d’air interne, Airclima a fait réaliser des plénums de pulsion avec grilles d’éjection chez une société d’usinage des métaux. Ces grilles peuvent être réglées progressivement pour obtenir une exécution parfaite dans la totalité de l’entrepôt. L’intérieur des plénums de pulsion a été isolé pour éviter la condensation.
Michel Cuvelie tire encore un exemple qui démontre toute l’importance de la surveillance de température. « Avec 200 capteurs, une entreprise externe possède une cartographie détaillée de l’entrepôt, la température devant rester dans les limites inférieures et supérieures à tout endroit. Nous y sommes arrivés. Cette cartographie a aussi mis à nu tous les points chauds et froids, ce qui nous a permis de corriger nos grilles de jet pour obtenir une température encore plus optimale. »
Dans l’intervalle, Yusen Logistics a déjà entamé la construction d’un nouvel entrepôt d’une capacité de 13.000 palettes pour le stockage et le traitement de produits pharmaceutiques sur le site de Melsele. Dans ce cas, les mêmes exigences de température que pour le projet susdit sont posées. Et existe-t-il une meilleure preuve qu’Airclima et Panasonic ont réalisé ce qui avait été promis, puisque Yusen Logistics leur a demandé de placer exactement la même installation de climatisation dans le nouvel entrepôt ?
Par Rudy Gunst
« La pression statique externe élevée de 200 Pa max. dans un montage d’essai statique à 3 étages garantit une haute flexibilité de la conception. »
