Cool and Comfort 74 – september 2017

Eerste Toshiba SHRM-e VRF-systemen voor de Benelux staan in Kontich

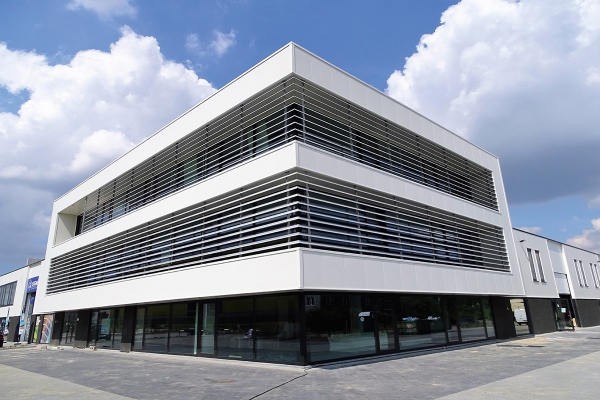

Op bedrijvenpark Elsbos in Kontich schieten de nieuwe bedrijfspanden als paddenstoelen uit de grond. Dit mag niet verwonderen, want op de as Antwerpen-Mechelen-Brussel klopt al enkele jaren het economische hart van Vlaanderen. In zo’n nieuw gebouw van drie verdiepingen met kantoren, laadkaaien, magazijnen en productieruimtes werd een uiterst energiezuinig warmtepompsysteem van Toshiba geplaatst. Ook dit mag niet verwonderen, want Intercool – exclusief distributeur van Toshiba voor de Benelux – ligt op een steenworp van Elsbos.

Een project in de eigen achtertuin is bij Intercool veel meer dan een mooie referentie. Het maakt het eenvoudiger om het streefdoel na te komen. “We maken er een stokpaardje van om elke installatie van nabij op te volgen, en al zeker om aanwezig te zijn bij de inbedrijfstelling”, vertelt Jan Stuyck, commercieel directeur van Intercool. “Niet om achterover te leunen en als een betweterige schoonmoeder over de schouder van de installateur mee te gluren, maar om samen de beste opties te bekijken en alvorens de installatie af te werken de eventueel kritische punten eens van dichterbij te onderzoeken. Onze expertise delen en nuttige tips meegeven maakt ook deel uit van onze service.”

Het nieuwe kantoorgebouw is een realisatie van Jeni Real Estate uit Vosselaar die zich heeft toegelegd op nieuwbouwprojecten voor bedrijfsgebouwen. De bouwpromotor maakt er een punt van om met kwalitatieve materialen en technieken te werken die zowel economisch als ecologisch een meerwaarde betekenen. Dit was ook het geval op deze voormalige Veritas-site.

Twee invertercompressoren

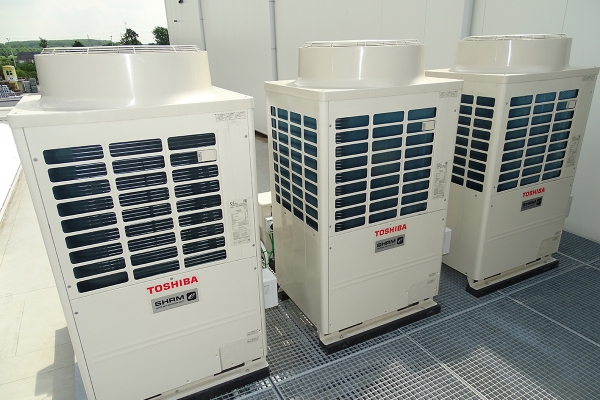

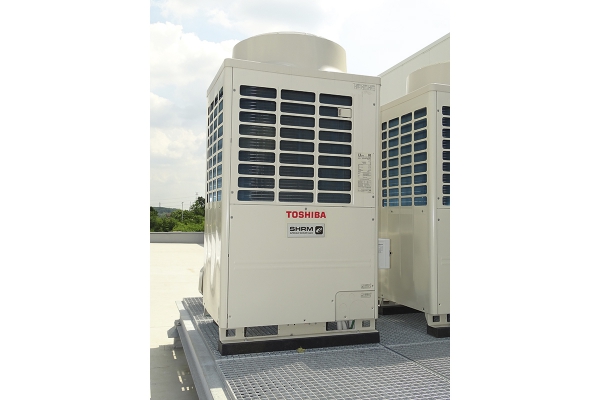

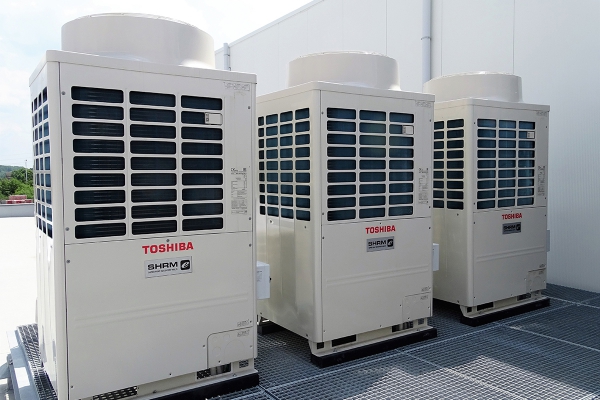

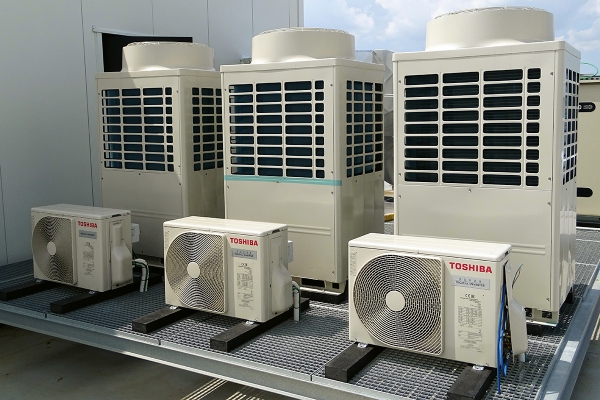

De drie VRF-systemen (één per verdieping) zijn van het type SHRM-e, een nieuwe ontwikkeling van Toshiba als opvolger van de SHRM-i en die hier voor de eerste keer in de Benelux is geplaatst. In het systeem zijn meerdere energiebesparende en comfortverhogende toepassingen verwerkt. Maar het meest unieke kenmerk is ongetwijfeld dat elk buitendeel is ontworpen met twee invertergestuurde twin rotary compressoren, en niet zoals gebruikelijk met één invertergestuurde en één niet-invertergestuurde compressor. Jan Stuyck: “Dankzij twee invertergestuurde compressoren worden vermogenspieken volledig geëlimineerd. Er is dus geen aan/uit vermogenspiek als het systeem zich aanpast aan de vraag. Naast energiebesparend vermindert dit ook sterk het risico op een compressorstoring.”

De twee invertergestuurde compressoren van de SHRM-e (Super Heat Recovery Multi) zorgen voor zeer hoge deellastrendementen. Het systeem bepaalt autonoom welke warmtewisselaars de meeste efficiëntie leveren en selecteert het meest gunstige compressortoerentallen in functie van de gevraagde capaciteit. Het geleverde vermogen nauwkeurig afstellen op de werkelijke vraag vertaalt zich voor de gebruiker in een energiezuinige en dus kostenbesparende oplossing.

Flexibiliteit

Een andere opmerkelijke troef van de Toshiba VRF-systemen is de flexibiliteit in het ontwerp. Het begint al met de verschillende types binnen- en buitenunits waardoor een installatie kan worden aangeboden die zo dicht mogelijk aansluit bij de vraag. Maar flexibiliteit betekent ook dat de installateur zich geen kopzorgen hoeft te maken over de plaatsing van de verschillende units om de onderlinge afstanden klein te houden. Dankzij de speciale koelmiddeldistributie in de Toshiba twee- en driepijps VRF-e-systemen mag de totale leidinglengte tot wel 1.000 meter bedragen. De maximale afstand tussen binnen- en buitenunit mag 235 meter zijn (twee voetbalvelden) en het toelaatbare hoogteverschil tussen de binnendelen onderling 40 meter. Indien de buitenunit lager staat dan de binnentoestellen dan bedraagt het toelaatbare hoogteverschil tussen buiten- en binnentoestellen zelfs 70 meter of twintig verdiepingen.

Een nieuwe toepassing die ook bijdraagt tot een verhoogde flexibiliteit is de introductie van de multi flowselectorbox. Deze multi flowselectorbox vult het bestaande gamma van single selectieboxen fors aan. Beide types kunnen bovendien samen toegepast worden in één systeem en laat leidinglengtes tot wel 50 m toe na de flowselectorbox. Om in een gebouw gelijktijdig te kunnen verwarmen en koelen is er een flowselector nodig die de verbinding vormt tussen het buitendeel (driepijps) en het aangesloten binnendeel (tweepijps). Voor het nieuwe SHRM-e VRF-systeem lanceert Toshiba de multi flowselectorbox waarop meerdere binnentoestellen (veertien) kunnen gekoppeld worden. “In de flowselector zijn de drie koelmiddeltoestanden – heetgas, vloeistof, zuiggas – permanent volgens de modus van de buitenunit aanwezig”, legt Jan Stuyck uit. “Afhankelijk van de koel- en/of warmtevraag in iedere individuele ruimte wordt de gepaste hoeveelheid koelmiddel in heetgas of vloeibaar koelmiddel naar het binnendeel gevoerd. Het is ook in de multibox dat bij gelijktijdige koel- en warmtevraag de energie-uitwisseling tussen de verschillende ruimtes gebeurt. Er werden per verdieping twee multiboxen geplaatst voor een optimale combinatie van comfort en energie-efficiëntie.”

Optimized heating control

Dankzij de ‘optimized heating control’ blijft de installatie zelfs tijdens een ontdooicyclus verwarmen. De gesofistikeerde hot gas by-pass regeling zorgt voor een toevoer van warm persgas aan de wisselaar in het buitendeel zonder onderbreking van het verwarmingsbedrijf binnen, wat een ononderbroken verwarming oplevert.

“Uniek is de nieuwe Toshiba diamond carbon coating die is aangebracht op de slijtvlakken van de compressorschoepen”, aldus Jan Stuyck. “Hierdoor ontstaat een uitstekende hard- en slijtvastheid die niet alleen de prestatie maar ook de levensduur van de compressor verhoogt. Het is ook een bewijs van ons continu streven om de betrouwbaarheid van het Toshiba-gamma telkens opnieuw te verbeteren.”

Wave Tool

Tenslotte nog een woordje over de Wave Tool waarmee de HVAC-installateur tijd kan besparen op systeemconfiguratie en onderhoud. Dit is de toepassing van Toshiba waarin de Near Field Connection wordt gebruikt. Hiermee is het voor de servicemonteur mogelijk om met een smartphone of tablet draadloos en eenvoudig data te lezen en te schrijven in het systeem. Deze automatisering vereenvoudigt de inbedrijfstelling en service van een VRF-e-systeem. Uitgevoerde handelingen kunnen weggeschreven worden in het systeem zodat bij een volgend servicebezoek de historiek van het systeem gekend is aan de servicetechnieker. Met de Wave Tool kunnen ook vanop de werf data worden verstuurd voor analyse en beheer of als bijlage aan het servicerapport.

Door Rudy Gunst

www.intercool.be

“Onze expertise delen en nuttige tips meegeven maakt ook deel uit van onze service.”
