PROJECT
Cool and Comfort 86 – september 2020

Totaaloplossing voor luchtbehandeling

Vorig jaar opende bedrijvencentrum The Gate in Nijvel de deuren, ideaal gelegen tussen de luchthavens van Zaventem en Charleroi en met een vlotte toegang tot de autosnelwegen. Met The Gate mikt projectontwikkelaar Nivaxis op kleine en middelgrote ondernemingen die voor korte of lange duur een all-in werkplek zoeken die tegelijk functioneel, ontzorgend en comfortabel is. In dit verhaal vormt de Daikin luchtbehandelingsinstallatie een belangrijke schakel.

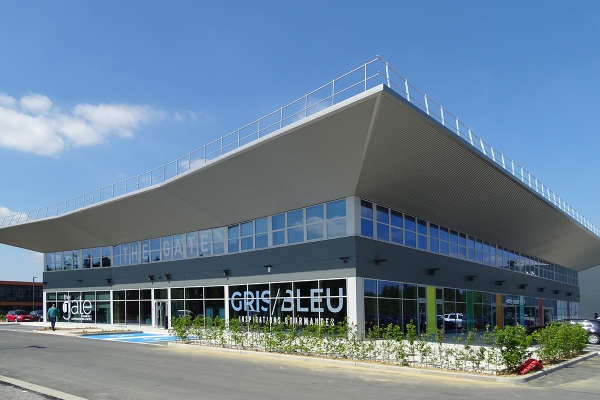

Business & conference center The Gate heeft op 3.000 m² alles onder dak om industriële en semi-industriële ondernemingen te ondersteunen. Bekijk je de invulling van het opvallende gebouw, dan merk je al snel dat dit veel verder gaat dan louter de plaatselijke bedrijven. “We willen een comfortabele werkplek aanbieden aan de gebruiker en dit per uur, per dag, per week of per maand”, legt gedelegeerd bestuurder Pascal Segers uit. “Luchtbehandeling speelt hier een grotere rol dan op het eerste zicht zou lijken. Voor onze gasten is het een evidentie dat de temperatuur in elke werkruimte individueel instelbaar is. Graadje meer, graadje minder? Moet kunnen. Maar daarnaast moeten ook op korte tijd de vereiste debieten verse lucht worden binnengebracht. In onze grootste vergaderzaal kunnen maximaal 120 personen plaats nemen. De zaal kan in enkele minuten vollopen, dan moeten zowel temperatuur als ventilatie zich hier automatisch aan aanpassen. Uitgangspunt blijft dat onze gasten zich altijd en overal comfortabel voelen. Hetzelfde verwachten we in de kleinere zalen en opleidingsruimtes.”

De dienstverlening die The Gate aanbiedt, gaat verder dan alleen maar voor de geregistreerde gebruikers. Met een uitnodigende lounge wordt zakelijk netwerken gestimuleerd. Een ontmoetingsplaats voor medewerkers, klanten en leveranciers, zolang de insteek maar professioneel blijft. Hier kunnen bedrijven ook terecht voor hun after-work bijeenkomsten. En omdat het aangenamer werken is zonder een hongertje, staat restaurant Gris Bleu ter beschikking voor zakelijke lunches.

Eenvoudige configuratie

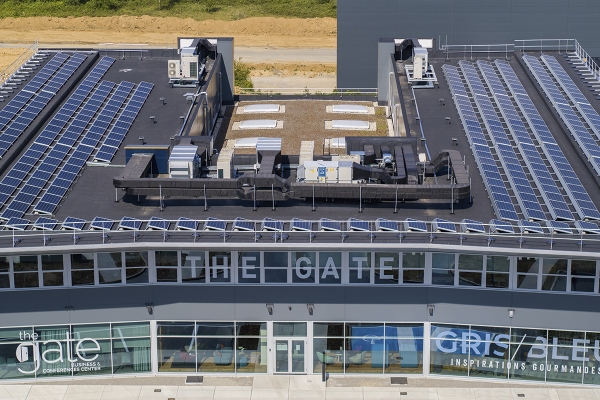

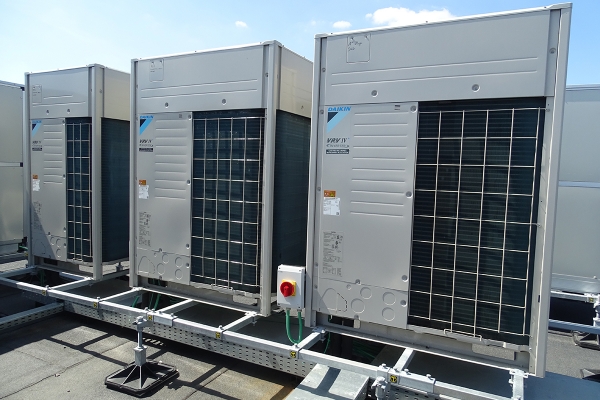

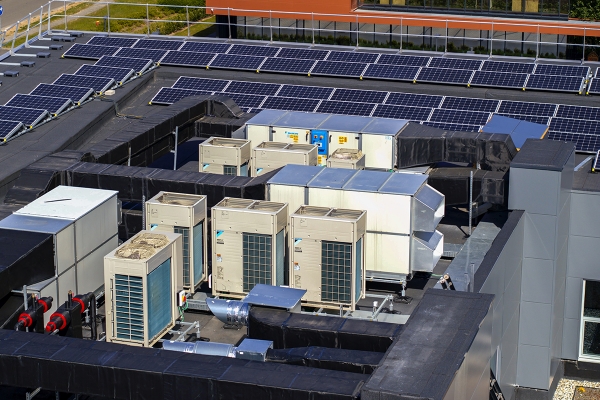

Voor de luchtbehandeling hebben de bouwheer, studiebureau BDA en architect DSW hun vertrouwen gesteld in Daikin. Adrien Sap, consulting sales engineer bij Daikin Belux, heeft de werf opgevolgd. “Bedrijvencentra met wisselende gebruikers en invulling vormen een uitgelezen toepassingsgebied voor onze VRV en luchtgroepen. Voor de temperatuurbeheersing in de lokalen staan er zes 3-pijps VRV IV+ op het dak. Warmterecuperatie en onze alom gewaardeerde technologie van variabele koudemiddeltemperatuur (VRT) zorgen voor een bijzonder hoog seizoensrendement en zeer aangename pulsieluchttemperaturen in koudebedrijf.” De Daikin 3-pijpstechnologie verbruikt weinig energie om warmte te recupereren. Dit kan bij lage condensatietemperaturen omdat het afzonderlijke gas-, vloeistof- en afvoerleidingen heeft. Naast de 3-pijps VRV IV staat er ook nog een 2-pijps VRV IV die uitsluitend voor verwarming zorgt.

“Een belangrijk voordeel van de Daikin VRV IV is de maximale ontwerpflexibiliteit en korte installatietijd”, vult Martin Herbiet, zaakvoerder van koeltechnisch installatiebedrijf Hervac uit Marche-en-Famenne, aan. “De configuratie van de volledige installatie gebeurt vlot een eenvoudig dankzij een uitgebreid gamma compacte en lichtgewichte enkelvoudige en multi BS-boxen. In een bedrijvencentrum draait alles rond temperatuurregeling en ventilatie, maar de VRV IV+ kan daarnaast ook nog andere thermische behoeften van een gebouw dekken zoals warm water, hygiënische luchttoevoer en luchtgordijnen. Maar het belangrijkste voordeel door voor het totaalconcept voor Daikin te kiezen, is dat alle onderdelen van de installatie met elkaar communiceren en de regeling en bewaking via één bediening gebeuren.”

Comfort

Flexibiliteit komt ook naar voren in de plaatsing van de binnentoestellen op de eerste verdieping. Met 66 FXSQ inbouwsatellietmodellen kan de beschikbare ruimte worden afgesteld op de vraag. Meer vergaderzalen of meer kantoren? Het volstaat om enkele scheidingswanden weg te nemen of toe te voegen en de invulling beantwoordt aan het gebruik. En dit zonder in te boeten op het comfort, want hoe klein de kantoormodules ook worden gemaakt, in iedere ruimte zal er minstens één inbouwsatellietmodel voor de gewenste temperatuur zorgen. “Met slechts 300 mm inbouwhoogte en standaard een ingebouwde afvoerpomp laat de unit zich gemakkelijk en snel installeren. Bovendien kan de luchtaanzuigrichting worden gewijzigd van achter- naar onderaanzuiging en is er keuze tussen vrij gebruik of aansluiting op optionele aanzuigroosters. De fluisterstille werking met een geluidsdrukniveau van max 25 dB(A) draagt bij tot meer comfort. Zeker ook te vermelden is de functie ‘Automatische aanpassing van het luchtdebiet’ die de meest geschikte ventilatorcurve selecteert om zo tot het nominale luchtdebiet te komen met een maximale afwijking van 10%, waarbij de drukverliezen van de aangesloten kanalen en roosters automatisch worden gecompenseerd. Hierbij kan de installateur zeer eenvoudig het toestel finetunen om zo tot het maximale comfort te komen.”

Op de gelijkvloerse verdieping zijn er 44 roundflow-cassettes met 360° luchtuitblaas geplaatst. Naast de optimale luchtverdeling die maximaal comfort garandeert, beschikt deze cassette ook over o.a. lage installatiehoogte, ingebouwde afvoerpomp, individuele lamelbesturing en automatische filterreiniging. In de nieuwste modellen verbeteren grotere lamellen de gelijke luchtverdeling. Ook hier dus weer een keuze die volledig gericht is op optimale efficiënte en comfort.

Ventilatie

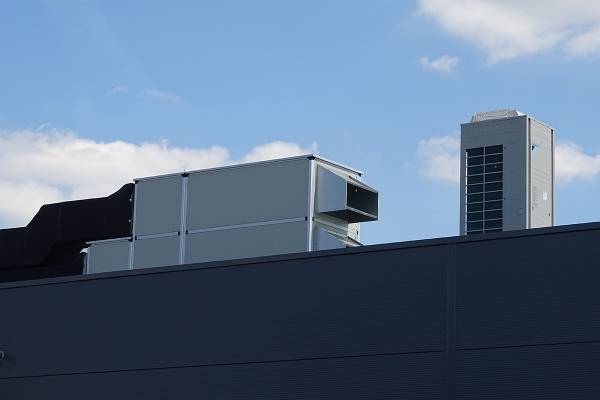

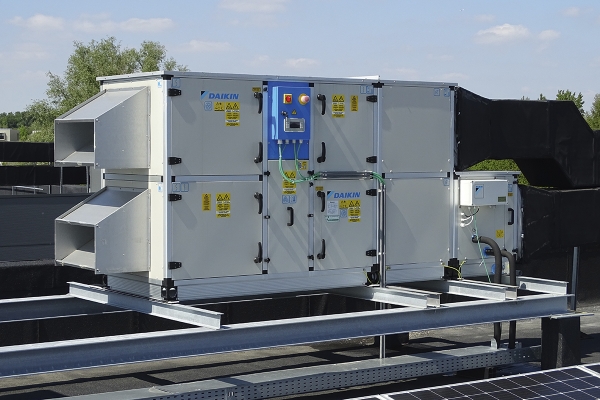

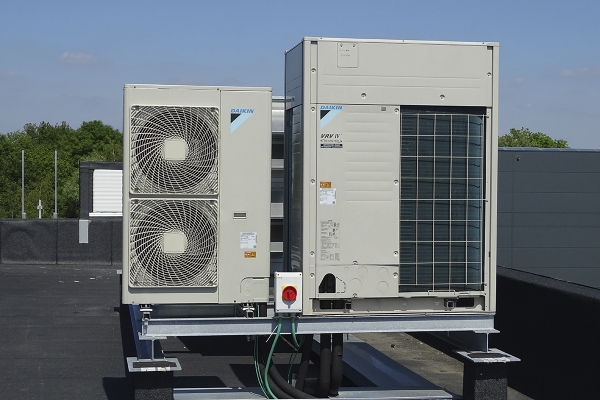

Temperatuur is één, verse lucht is twee. Eén van de speerpunten van Daikin is dat er een totaaloplossing voor binnen en buiten kan worden aangeboden. Maar de meest opvallende toestellen zijn de vijf luchtbehandelingskasten van de serie Modular P met platenwarmtewisselaar met vooraf geconfigureerde groottes, plug & play-ontwerp, EC-kruisstroomwisselaar en compacte vormgeving. Een voorbeeld van het plug & play ontwerp is dat deze Modular P luchtgroepen reeds zo geconfigureerd zijn dat ze eenvoudig te combineren zijn met een DX naverwarmingsbatterij gekoppeld met een Daikin invertergestuurde ERQ condensing unit zoals in dit project.

“Met onze luchtbehandelingsunits combineren we de voordelen voor de installateur met de voordelen voor de eindgebruiker”, legt Adrien Sap uit. “Eenvoudige installatie en opstart en een bijzonder hoog rendement zonder in te boeten op comfort en energie-efficiëntie. Maar weet je wat wellicht de sleutel tot deze succesvolle installatie vormde? De uitstekende samenwerking en verstandhouding tussen alle betrokken partijen. De behoeften waren duidelijk, het was onze opdracht om samen met de installateur deze adequaat met bijzondere aandacht voor efficiëntie en comfort in te vullen. Met trots mogen we zeggen dat we hierin geslaagd zijn!”

Door Rudy Gunst

www.daikin.be

“Dé sleutel tot deze succesvolle installatie was de uitstekende samenwerking tussen alle partijen.”
