Cool and Comfort 77 – mai 2018

Refroidissement et chauffage de pointe dans un immeuble de bureaux rénové

Un immeuble de bureaux situé Avenue Gosset à Grand-Bigard et datant du début des années ’70 nécessitait une profonde rénovation. Le bâtiment déshabillé jusqu’à la structure en béton a été reconstruit selon les exigences de confort d’aujourd’hui. En concertation avec Frigro, la société Gert Daels Techniek établie à Zulte y a installé une solution efficace de refroidissement et de chauffage avec des équipements Panasonic de pointe.

S’appuyant sur un concept d’A2S-architecten , le maître d’œuvre a fait transformer la structure existante composée de petits locaux et de couloirs centraux en un espace de bureaux paysager. Des parois vitrées donnent vue sur les allées centrales. Le bâtiment de trois étages a été réaménagé de façon qu’il puisse être loué aussi bien en totalité que par niveau. Actuellement, il est loué en totalité à un fournisseur de matériels médicaux. Pour l’essentiel des moyens techniques, le maître d’œuvre a collaboré avec la société d’installation de Gert Daels, qui est non seulement technicien frigoriste et installateur de pompes à chaleur certifié mais également expert agréé en climatisation.

Fiabilité et efficacité énergétique

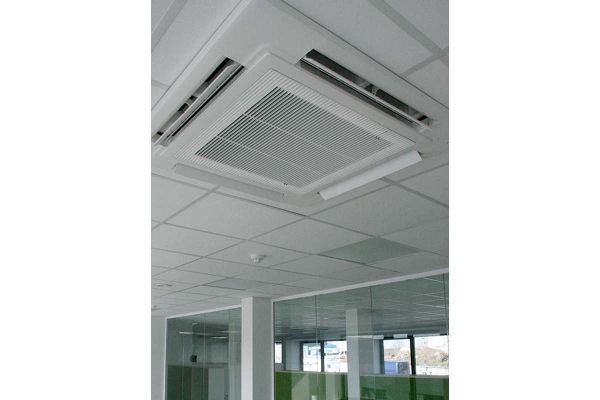

A partir des plans architecturaux, Frigro a réalisé les calculs nécessaires de pertes thermiques et de charge frigorifique. Compte tenu de l’orientation du bâtiment, des grandes baies vitrées et de la modularité du bâtiment, on a opté pour trois systèmes VRF Panasonic – 2 x 10 ch et 1 x 8 ch – un par étage. Le choix s’est porté sur des systèmes tubulaires ECOi EX 2, plus précisément de la série EX. « Une solution très fiable qui permet d’obtenir de bons rendements. Ceux-ci ont été installés sur le toit plat sur des blocs amortisseurs de vibrations SUMO, qui assurent une répartition optimale des charges. Le système conserve sa capacité même à très basse température, il fournit aussi un excellent rendement en charge partielle et assure un confort optimal en toutes circonstances. Idéal pour une première installation, ce système se règle automatiquement et fonctionne avec du frigorigène R410A. Les cassettes à 4 voies présentent des atouts pour le chauffage et le refroidissement. La grille munie de volets à motorisation individuelle bénéficie du système ECONAVI. En cas d’éventuelle absence prolongée dans la pièce, l’appareil peut procéder à une adaptation automatique de la température de consigne pour garantir une économie d’énergie appréciable », explique Maarten Viaene de la société Frigro.

Raccords à compression

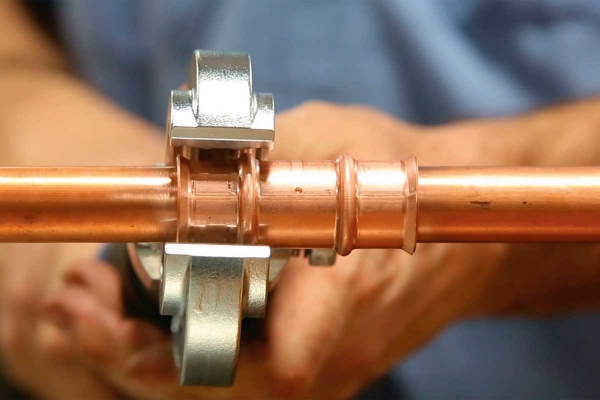

« Le local des serveurs a été équipé d’un PACi, une solution « split » professionnelle de Panasonic qui fait également partie de la même plate-forme. En outre, le Panasonic AC Smart Cloud permet de commander et d’entretenir l’installation à distance, par exemple lorsqu’un appareil délivre un message d’erreur. L’installation a été réalisée avec le système Zoomlock, une nouvelle méthode simplifiée permettant un montage plus rapide et plus efficace grâce à des raccords à compression », ajoute Viaene.

Purificateur d’air Nanoe

« Comme il s’agit d’un environnement de bureaux, on a opté pour un système de ventilation équilibrée (pulsation-extraction) », explique Gert Daels. « Dans le hangar voisin, également exploité par le même locataire, un petit laboratoire et quelques bureaux ont été aménagés. Là aussi, on a installé une pompe à chaleur Panasonic avec cassettes encastrables. Une des cassettes à 4 voies est équipée d’un purificateur d’air Nanoe. Celui-ci assure une purification efficace de l’air du laboratoire en éliminant les moisissures, bactéries, virus, etc. La batterie de la cassette à 4 voies bénéficie elle aussi d’une fonction autonettoyante via ce système. »

Stage intensif CO₂

La collaboration entre Gert Daels et Frigro s’est largement renforcée ces cinq dernières années. « Nous collaborons régulièrement surtout pour les Aircomponents et les accessoires. Pour les équipements frigorifiques, nous avons aussi développé une bonne interaction. J’ai récemment suivi chez Frigro un de leurs CO₂ bootcamps (stages intensifs) sur les dernières évolutions en matière d’installations frigorifiques », explique Daels.

Par Philip Declercq

www.frigro.be
